کالیبراسیون گیج خلاء، نمایشگر و کنترلر وکیوم
هلیوم تک ارائهدهنده خدمات تخصصی کالیبراسیون، تست عملکرد و بررسی فنی انواع گیج خلاء، سنسور وکیوم، نمایشگر خلاء و کنترلرهای وکیوم صنعتی و آزمایشگاهی است.
خدمات کالیبراسیون تجهیزات خلاء در هلیوم تک
در بسیاری از فرآیندهای خلاء، خطای اندازهگیری فشار میتواند باعث توقف خط تولید، آسیب به پمپ وکیوم، خطای فرآیندی یا نتیجهگیری نادرست در آزمایش شود. به همین دلیل، کالیبراسیون دورهای تجهیزات اندازهگیری خلاء یکی از مهمترین اقدامات نگهداری پیشگیرانه در سیستمهای وکیوم است.
کالیبراسیون گیج خلاء
بررسی و کالیبراسیون انواع وکیوم گیج، سنسور خلاء، ترنسمیتر و گیجهای اکتیو و پسیو.
کالیبراسیون کنترلر خلاء
تست نمایشگر، ورودی سنسور، خروجی آنالوگ، رلهها، ستپوینت و ارتباط دیجیتال.
گزارش فنی کالیبراسیون
ارائه گزارش شامل مشخصات تجهیز، نقاط تست، خطا، شرایط آزمون و نتیجه نهایی.

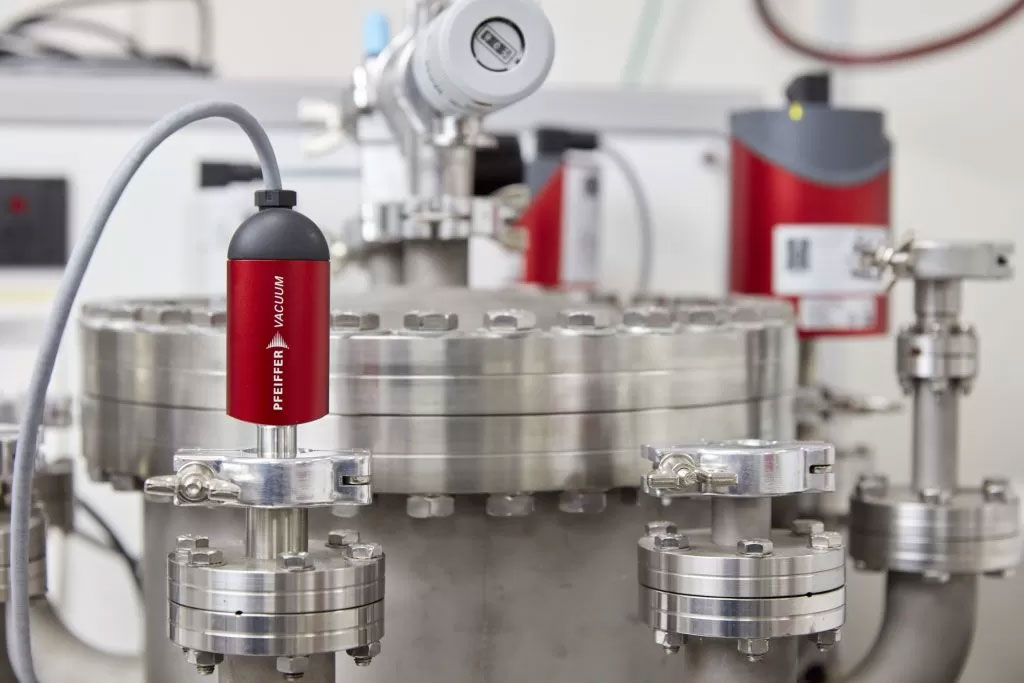

بخش اول: کالیبراسیون گیج خلاء و سنسور وکیوم
کالیبراسیون گیج خلاء برای اطمینان از صحت خوانش فشار در محدودههای خلاء پایین، خلاء متوسط، خلاء بالا و در برخی مدلها خلاء بسیار بالا انجام میشود. گیجهای خلاء بسته به تکنولوژی ساخت، رفتار اندازهگیری متفاوتی دارند.
گیجهای Pirani و Thermocouple بر پایه انتقال حرارت گاز کار میکنند و معمولاً به نوع گاز وابسته هستند. گیجهای Capacitance Diaphragm در بسیاری از کاربردها پایداری و دقت بالاتری دارند و وابستگی کمتری به نوع گاز نشان میدهند. گیجهای Cold Cathode، Hot Cathode و Bayard-Alpert نیز برای محدوده خلاء بالا و بسیار بالا استفاده میشوند و تمیزی سنسور، آلودگی فرآیندی و سلامت الکترودها روی عملکرد آنها اثر مستقیم دارد.
خدمات قابل انجام برای کالیبراسیون گیج خلاء
خدمات زیر متناسب با نوع تجهیز، مدل، محدوده اندازهگیری و وضعیت فنی دستگاه انجام میشود.
| خدمت | توضیح فنی |
|---|---|
| بررسی اولیه گیج خلاء | کنترل وضعیت ظاهری، کانکتور، فلنج، آلودگی، شکستگی، نشتی و سلامت عمومی تجهیز |
| تست عملکرد سنسور وکیوم | بررسی پاسخدهی سنسور در محدوده کاری و مقایسه با مقدار مرجع |
| کالیبراسیون چند نقطهای | ثبت خطای خوانش در چند نقطه فشار یا خلاء متناسب با مدل تجهیز |
| بررسی تکرارپذیری | کنترل پایداری عدد و تکرارپذیری خوانش در شرایط مشخص |
| بررسی خروجی آنالوگ | تست خروجیهای رایج مانند 0-10V، 0-5V یا 4-20mA در صورت وجود |
| بررسی ارتباط دیجیتال | کنترل ارتباط RS232، RS485، Profibus، EtherCAT یا سایر رابطها در صورت پشتیبانی تجهیز |
| تنظیم Zero و Span | انجام تنظیمات مجاز تجهیز در صورت امکان و طبق دستورالعمل مدل |
| صدور گزارش کالیبراسیون | ارائه گزارش شامل مشخصات تجهیز، نقاط تست، خطا، شرایط آزمون و نتیجه نهایی |

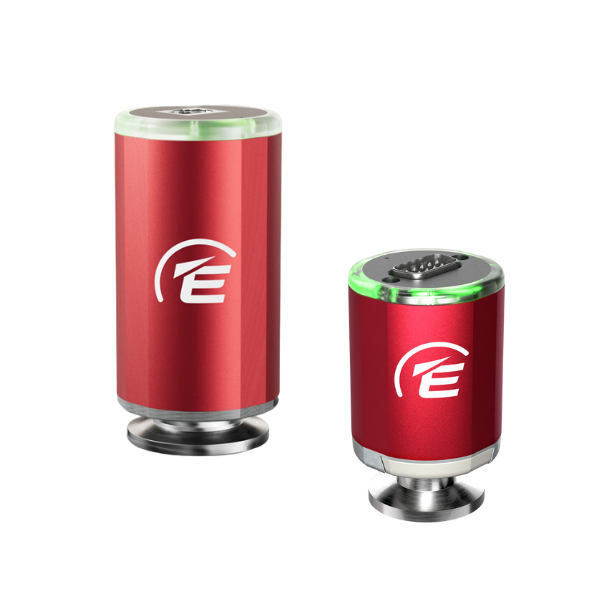

انواع گیج خلاء قابل کالیبراسیون
جدول زیر برخی از رایجترین تکنولوژیهای گیج خلاء و سنسور وکیوم قابل بررسی در هلیوم تک را نشان میدهد.
| نوع گیج خلاء | نامهای رایج | محدوده کاربرد معمول | نکته فنی مهم |
|---|---|---|---|
| Pirani Gauge | پیرانی، Thermal Conductivity Gauge | خلاء پایین تا متوسط | خوانش به نوع گاز وابسته است و آلودگی سنسور روی دقت اثر میگذارد. |
| Convection Pirani | پیرانی همرفتی | فشار نزدیک اتمسفر تا خلاء پایین | در نزدیکی فشار اتمسفر عملکرد بهتری نسبت به پیرانی ساده دارد. |
| Thermocouple Gauge | ترموکوپل گیج | خلاء پایین تا متوسط | برای کاربردهای عمومی و صنعتی رایج است. |
| Capacitance Diaphragm Gauge | CDG، Capacitance Manometer | محدودههای دقیقتر فشار و خلاء | در بسیاری از کاربردها پایداری و دقت بالاتری دارد. |
| Piezo Vacuum Sensor | سنسور پیزو، Absolute Pressure Sensor | فشار اتمسفر تا خلاء پایین | بیشتر برای Rough Vacuum و فشار مطلق استفاده میشود. |
| Cold Cathode Gauge | Penning، Inverted Magnetron | خلاء بالا | به تمیزی سنسور، شرایط روشن شدن و آلودگی فرآیندی حساس است. |
| Hot Cathode Ionization Gauge | Ion Gauge، Hot Filament Gauge | خلاء بالا و بسیار بالا | فیلامان و آلودگی داخلی نقش مهمی در عملکرد دارد. |
| Bayard-Alpert Gauge | BA Gauge | خلاء بالا و UHV | برای فشارهای بسیار پایین استفاده میشود و نیازمند شرایط کاری مناسب است. |
| Combination Gauge | Wide Range Gauge | محدوده وسیع | ترکیبی از چند تکنولوژی مثل Pirani + Cold Cathode یا Pirani + BA است. |
| Active Vacuum Gauge | سنسور وکیوم اکتیو | بسته به مدل | دارای الکترونیک داخلی و خروجی آنالوگ یا دیجیتال است. |
| Passive Gauge Head | هد سنسور پسیو | بسته به کنترلر | برای کارکرد به نمایشگر یا کنترلر سازگار نیاز دارد. |
برندهای گیج خلاء قابل پشتیبانی
پشتیبانی از برندها و مدلها پس از بررسی وضعیت تجهیز، امکان تأمین قطعه، نوع خرابی و محدوده کالیبراسیون انجام میشود.
| برند | خانوادهها و مدلهای رایج قابل بررسی |
|---|---|
| Leybold | THERMOVAC، PENNINGVAC، IONIVAC، CERAVAC، PIEZOVAC، DI/DU |
| Pfeiffer Vacuum | PKR، IKR، CMR، PCR، TPR، DigiLine، ActiveLine |
| Edwards | APG، AIM، WRG، ASG، Active Gauges |
| INFICON | PSG، PCG، MPG، BPG، BAG، CDG، PGE، Gemini |
| MKS / Granville-Phillips | Convectron، Micro-Ion، Stabil-Ion، Series 275، Series 390، Baratron |
| Agilent / Varian | Pirani، Thermocouple، Bayard-Alpert، Inverted Magnetron، FRG، IMG، XGS-compatible gauges |
| Kurt J. Lesker | KJLC vacuum gauges، transducers، controllers |
| Teledyne Hastings | Thermocouple gauges، DV series، CVT series |
| WIKA / Keller / Ashcroft | فشارسنج و ترنسمیتر فشار و خلاء صنعتی |
| SMC / Autonics | سنسور و سوئیچ فشار/خلاء صنعتی و کنترلرهای فشار |

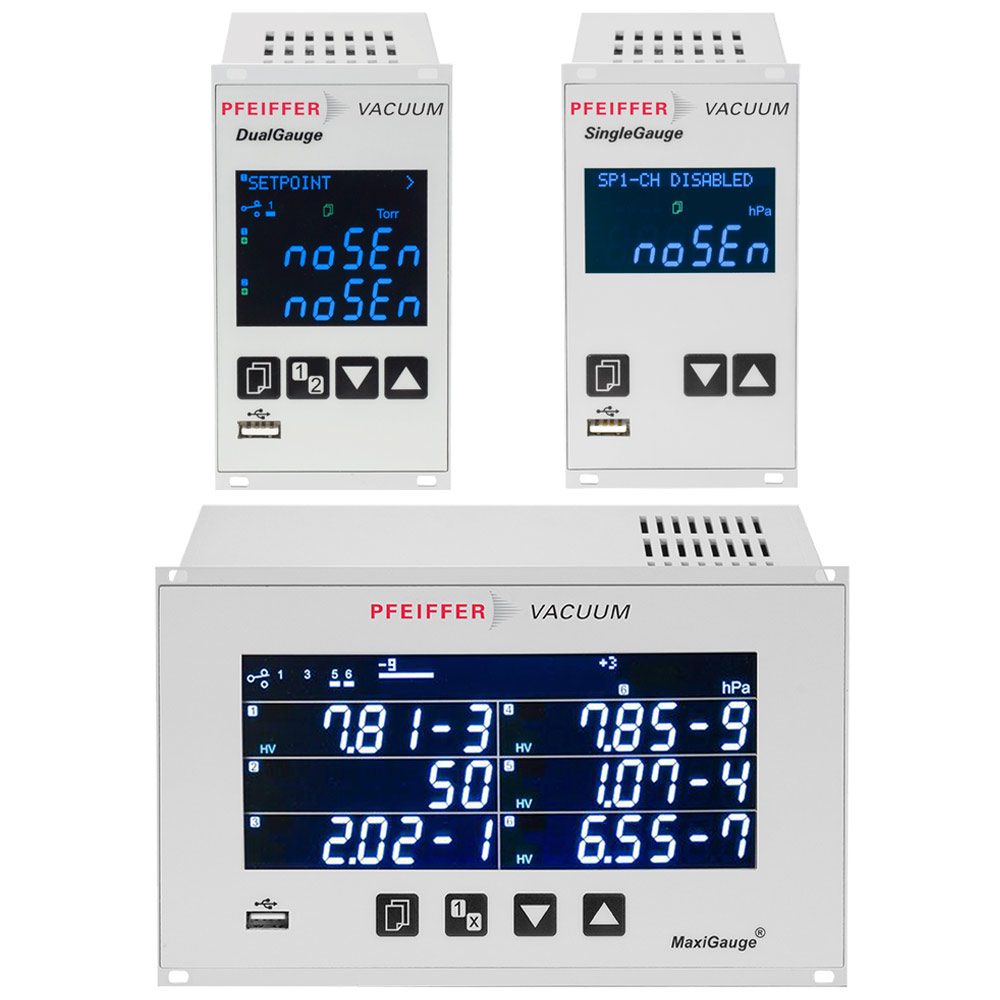

بخش دوم: کالیبراسیون نمایشگر و کنترلر خلاء
نمایشگر و کنترلر خلاء بخش مهمی از زنجیره اندازهگیری فشار است. در بسیاری از سیستمها، سنسور خلاء به یک کنترلر یا نمایشگر متصل میشود و مقدار فشار از طریق نمایشگر، خروجی آنالوگ، رله Setpoint یا ارتباط دیجیتال به اپراتور، PLC یا سیستم کنترل منتقل میگردد.
حتی اگر سنسور سالم باشد، خرابی یا خطای کنترلر میتواند باعث نمایش عدد اشتباه، قطع فرمان، خطای خروجی آنالوگ یا اختلال در کنترل فرآیند شود. به همین دلیل در تجهیزات صنعتی بهتر است سنسور، کابل و کنترلر بهصورت یک مجموعه کامل بررسی شوند.
خدمات قابل انجام برای نمایشگر و کنترلر خلاء
کنترلر خلاء علاوه بر نمایش عدد، میتواند شامل ورودی سنسور، خروجی آنالوگ، رله، ستپوینت، آلارم و ارتباط دیجیتال باشد.
| خدمت | توضیح فنی |
|---|---|
| تست روشن شدن و عملکرد عمومی | بررسی تغذیه، نمایشگر، کلیدها، منوها، خطاهای داخلی و وضعیت ظاهری |
| بررسی کانالهای ورودی | تست ورودی سنسور برای کنترلرهای تککاناله یا چندکاناله |
| تست سازگاری سنسور و کنترلر | بررسی سازگاری هد سنسور با کنترلر مورد نظر |
| کالیبراسیون زنجیره اندازهگیری | تست همزمان سنسور، کابل و نمایشگر بهعنوان یک مجموعه کامل |
| تست خروجی آنالوگ | بررسی خروجیهایی مانند 0-10V، 0-5V، 1-10V یا 4-20mA |
| تست رله و Setpoint | بررسی نقطه قطع و وصل رلهها برای کنترل پمپ، ولو، آلارم یا PLC |
| بررسی ارتباط دیجیتال | تست RS232، RS485، Ethernet، Profibus، DeviceNet یا EtherCAT در صورت وجود |
| ثبت گزارش عملکرد | ارائه گزارش شامل وضعیت کانالها، خروجیها، خطاها و نتیجه نهایی |
انواع نمایشگر و کنترلر خلاء قابل کالیبراسیون
| نوع تجهیز | کاربرد | موارد قابل بررسی |
|---|---|---|
| Vacuum Gauge Controller | کنترلر وکیوم گیج | ورودی سنسور، نمایش فشار، Setpoint، خروجی آنالوگ و خطای کانال |
| Multi-Channel Vacuum Controller | کنترلر چندکاناله | کنترل همزمان چند گیج، مقایسه کانالها و بررسی خطای هر ورودی |
| Active Gauge Display | نمایشگر سنسور اکتیو | نمایش عدد، تغذیه سنسور، خروجی سیگنال و تنظیمات واحد فشار |
| Passive Gauge Controller | کنترلر هدهای پسیو | سازگاری با هد سنسور، تحریک سنسور، نمایش و خطای خوانش |
| Vacuum Transmitter Display | نمایشگر ترنسمیتر خلاء | ورودی 4-20mA یا ولتاژی، مقیاسبندی، خروجی و آلارم |
| Process Vacuum Controller | کنترلر فرآیندی خلاء | فرمان پمپ، ولو، Setpoint، آلارم و ارتباط با PLC |
| Pump & Gauge Controller | کنترلر پمپ و گیج | کنترل پمپ توربو یا روتاری همراه با نمایش فشار |
| Panel Meter for Vacuum Sensor | نمایشگر پنلی | مقیاسبندی، ورودی آنالوگ، خروجی رله و صحت نمایش |
برندهای نمایشگر و کنترلر خلاء قابل پشتیبانی
| برند | خانوادهها و مدلهای رایج قابل بررسی |
|---|---|
| Leybold | GRAPHIX، DISPLAY، COMBIVAC، IONIVAC IM، CENTER، TURBO.CONTROL |
| Pfeiffer Vacuum | TPG series، MaxiGauge، SingleGauge، DigiLine controllers |
| Edwards | TIC Instrument Controller، Active Gauge Controller، AGC، ADC |
| INFICON | VGC series، VGC50x، VGC083، VGC094، displays and controllers |
| MKS / Granville-Phillips | Series 307، 316، 325، 350، 358، 370، 390 controllers |
| Agilent / Varian | XGS-600، SenTorr، MultiGauge، ion gauge controllers |
| Kurt J. Lesker | KJLC controllers، vacuum gauge displays |
| Teledyne Hastings | VT series، DV series controllers and displays |
| VACUUBRAND | CVC series، vacuum controllers |
| WIKA / SMC / Autonics | نمایشگر، کنترلر و سوئیچ فشار/خلاء صنعتی |
| برندهای OEM | کنترلرهای نصبشده روی کوره خلاء، چمبر، لایهنشانی و تجهیزات آزمایشگاهی |
مراحل پذیرش و انجام کالیبراسیون
مسیر انجام خدمات در هلیوم تک شفاف، مرحلهای و قابل پیگیری است.
ارسال مشخصات
برند، مدل، عکس تجهیز، نوع خدمت و شرح مشکل برای بررسی اولیه ارسال میشود.
بررسی امکانپذیری
نوع گیج، کنترلر، محدوده کاری، وضعیت ظاهری و امکان کالیبراسیون بررسی میشود.
انجام تست
کالیبراسیون، تست عملکرد، بررسی خروجیها و ثبت دادههای اندازهگیری انجام میشود.
ارائه گزارش
نتیجه تست، خطا، وضعیت عملکرد و پیشنهاد فنی در گزارش نهایی ثبت میشود.
اطلاعات مورد نیاز برای استعلام کالیبراسیون
برای بررسی سریعتر درخواست، اطلاعات زیر را هنگام تماس یا ارسال پیام آماده کنید.
| اطلاعات مورد نیاز | توضیح |
|---|---|
| برند و مدل تجهیز | مثال: Leybold THERMOVAC، Pfeiffer PKR، INFICON PSG |
| نوع تجهیز | گیج خلاء، سنسور، ترنسمیتر، نمایشگر یا کنترلر |
| عکس تجهیز | تصویر از بدنه، لیبل مشخصات، کانکتور و فلنج |
| محدوده کاری | محدوده فشار یا خلاء مورد استفاده در فرآیند |
| نوع خروجی | نمایشگر، 0-10V، 4-20mA، رله، RS485 یا سایر ارتباطات |
| نیاز به گزارش | گزارش فنی، گواهی شرکتی، تست عملکرد یا اعلام وضعیت سلامت |
| شرح مشکل | نوسان عدد، خطای نمایش، روشن نشدن، اختلاف با گیج دیگر، قطع خروجی یا آلودگی |
سوالات متداول کالیبراسیون گیج و کنترلر خلاء
آیا همه گیجهای خلاء قابل کالیبراسیون هستند؟
خیر. امکان کالیبراسیون به نوع گیج، محدوده اندازهگیری، سلامت سنسور، وضعیت آلودگی، سازگاری کانکتور و امکان دسترسی به روش تست مناسب بستگی دارد.
آیا سنسور و کنترلر باید با هم ارسال شوند؟
برای نتیجه دقیقتر، بهتر است سنسور، کابل و کنترلر با هم ارسال شوند تا کل زنجیره اندازهگیری بررسی شود.
آیا گیجهای آلوده یا روغنی قابل کالیبراسیون هستند؟
در بسیاری از موارد ابتدا باید وضعیت آلودگی بررسی شود. آلودگی روغن، بخار فرآیندی، رطوبت یا ذرات میتواند باعث خطای جدی در خوانش شود.
آیا پس از کالیبراسیون گواهی ارائه میشود؟
بله، هلیوم تک میتواند گزارش فنی یا گواهی شرکتی کالیبراسیون ارائه دهد.
برای کالیبراسیون تجهیز خود آمادهاید؟
عکس تجهیز، برند، مدل و توضیح کوتاه درخواست را ارسال کنید تا امکان کالیبراسیون، تست عملکرد یا تعمیر توسط هلیوم تک بررسی شود.
