نشتیابی هلیومی با گواهی تست نشتی
هلیوم تک ارائهدهنده خدمات نشتیابی هلیومی برای قطعات صنعتی، چمبرهای خلاء، فلنج، جوش، ولو، اتصالات و تجهیزات وکیوم همراه با گزارش فنی و گواهی شرکتی تست نشتی است.
تست نشتی هلیومی برای قطعات و تجهیزات حساس

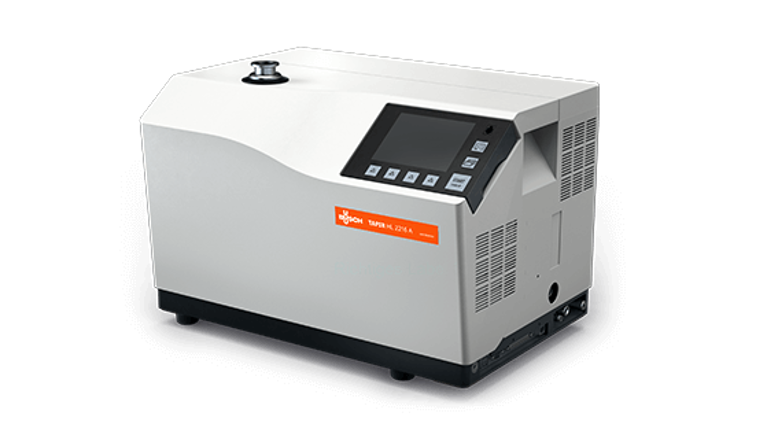

نشتیابی هلیومی یکی از دقیقترین روشهای تشخیص نشتی در قطعات، مجموعههای صنعتی، تجهیزات خلاء و سیستمهای آببند است. در این روش از گاز هلیوم بهعنوان گاز ردیاب استفاده میشود و دستگاه نشتیاب هلیومی میتواند عبور مقدار بسیار کم هلیوم از محل نشتی را تشخیص دهد.
نشتیابی هلیومی
تست نشتی دقیق قطعات، چمبر، فلنج، جوش، ولو، اورینگ، گسکت و مجموعههای صنعتی.
گواهی تست نشتی
ارائه گزارش فنی و گواهی شرکتی شامل روش تست، شرایط آزمون، نرخ نشتی و نتیجه نهایی.
عیبیابی افت خلاء
بررسی علت نرسیدن سیستم به فشار نهایی، افت خلاء، نشتی پنهان یا خرابی آببندی.
گواهی تست نشتی هلیومی چیست؟
گواهی تست نشتی هلیومی سندی فنی است که نشان میدهد قطعه یا تجهیز مورد نظر تحت شرایط مشخص، با روش مشخص و بر اساس معیار پذیرش تعریفشده، تست شده است.
در هلیوم تک، گواهی تست نشتی میتواند شامل مشخصات مشتری، مشخصات قطعه، روش آزمون، نوع گاز ردیاب، فشار یا خلاء تست، مدل دستگاه نشتیاب، نرخ نشتی اندازهگیریشده، واحد اندازهگیری، معیار قبولی و نتیجه نهایی باشد.
خدمات نشتیابی هلیومی هلیوم تک
خدمات زیر برای قطعات، تجهیزات صنعتی، آزمایشگاهی، تحقیقاتی و سیستمهای خلاء قابل بررسی است.
| خدمت | توضیح |
|---|---|
| نشتیابی هلیومی قطعات صنعتی | تست نشتی قطعات فلزی، مجموعههای مونتاژی، قطعات ماشینکاریشده و قطعات جوشکاریشده |
| تست نشتی چمبر خلاء | بررسی نشتی چمبرهای وکیوم، کوره خلاء، دستگاههای لایهنشانی، خشککن خلاء و تجهیزات آزمایشگاهی |
| نشتیابی جوش و بریزینگ | کنترل کیفیت نواحی جوشکاری، لحیمکاری سخت، بریزینگ و اتصالات آببند |
| تست نشتی فلنج و اتصالات | بررسی نشتی فلنجهای KF، ISO، CF، VCR، اتصالات رزوهای، اورینگ و گسکت |
| تست نشتی ولو و شیرآلات خلاء | بررسی آببندی بدنه، سیت، فلنج، مسیر داخلی و اتصالات ولوهای خلاء |
| نشتیابی خطوط وکیوم | تست نشتی لولهها، شیلنگها، اتصالات، مانیفولدها و مسیرهای انتقال خلاء |
| عیبیابی افت خلاء | بررسی علت نرسیدن سیستم به فشار نهایی یا افزایش زمان پمپداون |
| تست نشتی پس از تعمیر | کنترل وضعیت آببندی پس از تعویض اورینگ، گسکت، جوشکاری، تعمیر یا مونتاژ مجدد |
| صدور گواهی تست نشتی | ارائه گزارش فنی و گواهی شرکتی شامل روش تست، نرخ نشتی، شرایط آزمون و نتیجه نهایی |
روشهای نشتیابی هلیومی
انتخاب روش تست به نوع قطعه، حجم داخلی، امکان وکیوم کردن، امکان فشاردهی، حساسیت مورد نیاز، محلهای مشکوک به نشتی و الزامات پروژه بستگی دارد.
در برخی قطعات، روش اسپری هلیوم مناسبتر است؛ در برخی دیگر باید از روش اسنیفر یا فشار مثبت استفاده شود. هدف این است که روش آزمون با شرایط واقعی کاربرد قطعه هماهنگ باشد.
جدول روشهای تست نشتی هلیومی
| روش تست | کاربرد | توضیح |
|---|---|---|

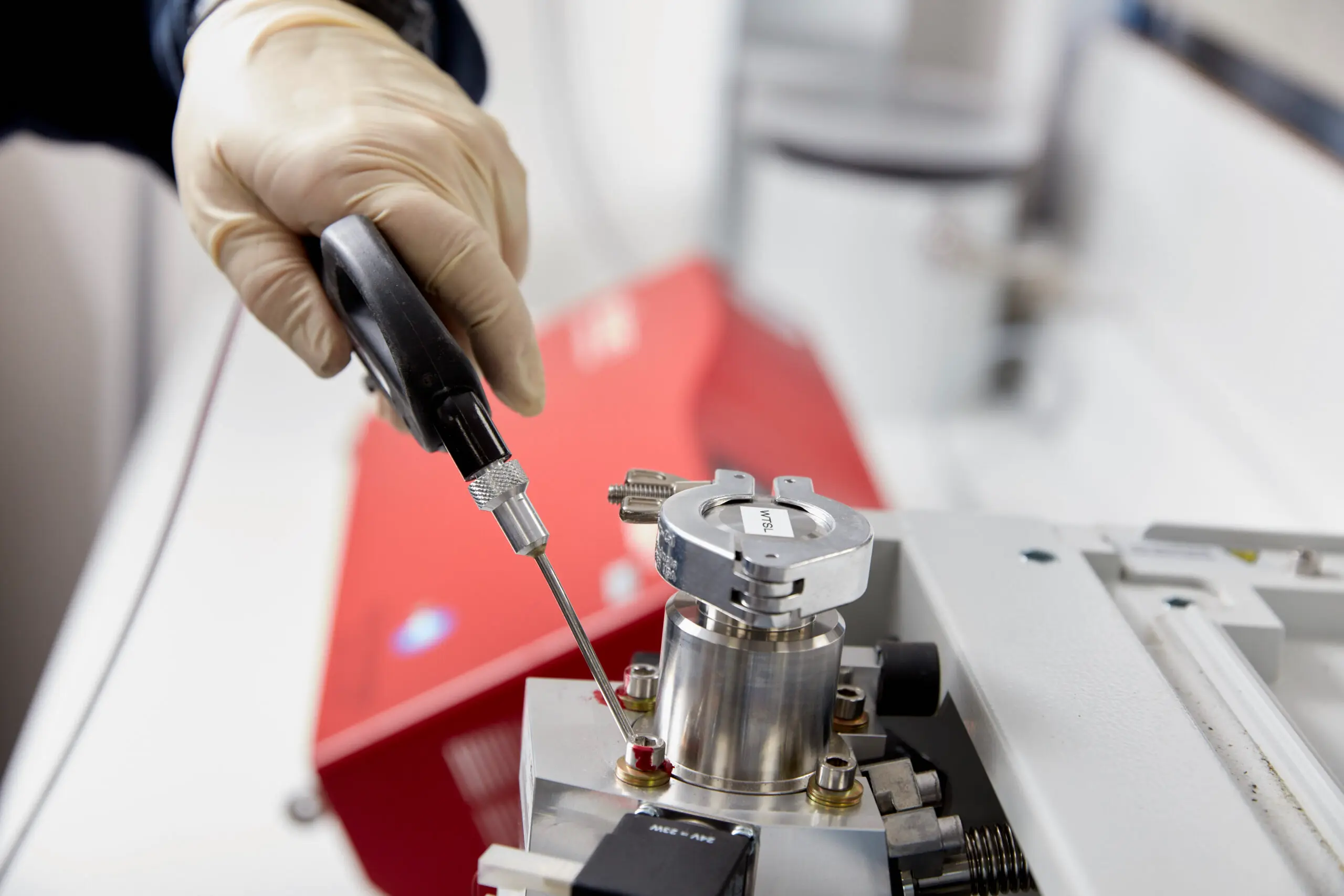

| روش اسپری هلیوم | سیستمها و قطعات قابل وکیوم | قطعه یا سیستم به نشتیاب متصل و وکیوم میشود؛ سپس هلیوم روی نقاط مشکوک اسپری میشود. |

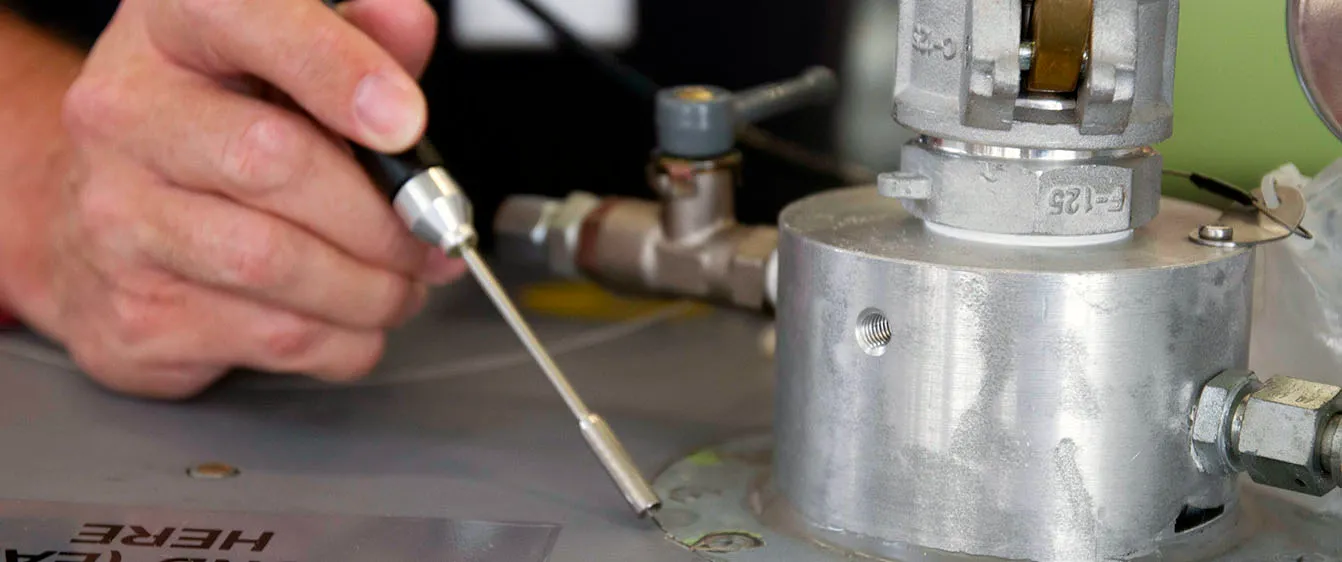

| روش اسنیفر هلیوم | قطعات تحت فشار مثبت | قطعه با هلیوم یا مخلوط گاز ردیاب تحت فشار قرار میگیرد و اطراف نقاط مشکوک با پراب اسنیفر بررسی میشود. |
| روش فشار مثبت | قطعات بسته و مجموعههای آببند | داخل قطعه با گاز تست پر میشود و خروج گاز از محل نشتی توسط دستگاه تشخیص داده میشود. |
| روش خلاء | چمبرها، قطعات خلاء و مجموعههای قابل تخلیه | قطعه تخلیه میشود و دستگاه نشتیاب ورود هلیوم از بیرون به داخل را تشخیص میدهد. |
| تست موضعی | جوش، فلنج، اورینگ، ولو و اتصال خاص | فقط یک ناحیه مشخص از قطعه یا تجهیز با هلیوم بررسی میشود. |
| تست کلی قطعه | کنترل کیفیت نهایی قطعات تولیدی | کل قطعه یا مجموعه از نظر عبور یا عدم عبور از حد مجاز نشتی بررسی میشود. |
قطعات و تجهیزات قابل تست نشتی هلیومی
نشتیابی هلیومی برای قطعات و تجهیزاتی مناسب است که آببندی، خلاء، عدم ورود هوا یا عدم خروج گاز در آنها اهمیت دارد.
| نوع قطعه یا تجهیز | موارد قابل بررسی |
|---|---|
| چمبر وکیوم | بدنه، درب، فلنجها، اورینگها، جوشها، پورتها و فیدتروها |
| کوره خلاء | محفظه، مسیرهای آببندی، اتصالات، فلنجها و نقاط جوشکاریشده |
| دستگاه لایهنشانی | چمبر، خطوط گاز، فلنجها، ولوها و اتصالات وکیوم |
| قطعات جوشکاریشده | جوش طولی، جوش محیطی، ناحیه بریزینگ و محل اتصال قطعات |
| مبدلها و کویلها | مسیرهای عبور گاز یا سیال، محل جوش و اتصال لوله به بدنه |
| مخازن کوچک و قطعات بسته | بدنه، درزها، جوشها، محل نصب اتصالات و نقاط آببندی |
| فلنج و اتصالات وکیوم | KF، ISO-K، ISO-F، CF، VCR، اورینگ، گسکت و پیچبندی |
| ولو و شیرآلات خلاء | بدنه، سیت، ساقه، فلنج، مسیر داخلی و آببندی بستهشدن |
| لوله و مانیفولد | مسیرهای جوشکاریشده، اتصالات رزوهای، فلنجی یا فشاری |
| تجهیزات آزمایشگاهی | محفظههای تست، سلولهای آزمایش، مسیرهای گاز و تجهیزات حساس |
| قطعات سفارشی صنعتی | قطعات ساختهشده طبق نقشه، مجموعههای مونتاژی و قطعات تحقیقاتی |

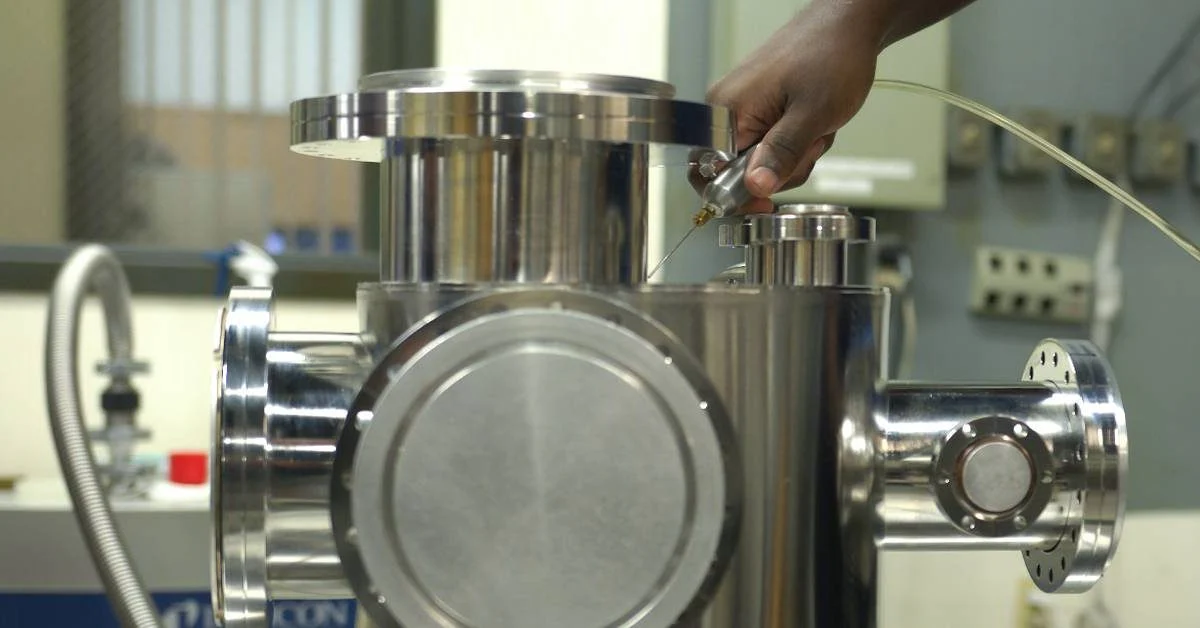

نشتیابی هلیومی چمبر و سیستمهای خلاء
در سیستمهای خلاء، وجود نشتی باعث میشود فشار نهایی سیستم به مقدار مورد نظر نرسد یا زمان رسیدن به خلاء افزایش پیدا کند. این موضوع میتواند عملکرد پمپ وکیوم، کیفیت فرآیند و پایداری سیستم را تحت تأثیر قرار دهد.
هلیوم تک امکان بررسی نشتی در چمبرهای خلاء، فلنجها، ولوها، اتصالات، فیدتروها، اورینگها، گسکتها و مسیرهای وکیوم را دارد. پس از تست، محل یا ناحیه مشکوک به نشتی و پیشنهاد فنی برای اصلاح اعلام میشود.
واحدهای رایج در گزارش تست نشتی
نرخ نشتی معمولاً با واحدهایی مانند mbar·L/s، Pa·m³/s یا atm·cc/s نمایش داده میشود. انتخاب واحد به دستگاه، استاندارد پروژه یا درخواست مشتری بستگی دارد.
| واحد | کاربرد رایج |
|---|---|
| mbar·L/s | یکی از رایجترین واحدها در نشتیابی خلاء و دستگاههای اروپایی |
| Pa·m³/s | واحد سازگار با SI و کاربردهای فنی و استانداردی |
| atm·cc/s | رایج در برخی گزارشهای صنعتی و تست قطعات تحت فشار |
| Torr·L/s | رایج در برخی سیستمهای خلاء و تجهیزات قدیمیتر |
گواهی تست نشتی هلیومی شامل چه اطلاعاتی است؟
گواهی تست نشتی باید طوری تنظیم شود که مشتری بتواند نتیجه آزمون را در پرونده کنترل کیفیت خود ثبت و پیگیری کند.
| بخش گواهی | اطلاعات پیشنهادی |
|---|---|
| شماره گواهی | شماره یکتا برای پیگیری گزارش |
| مشخصات مشتری | نام شرکت، واحد درخواستدهنده، شماره سفارش یا پروژه |
| مشخصات قطعه یا تجهیز | نام قطعه، مدل، شماره سریال، کد نقشه، تعداد و توضیح ظاهری |
| روش آزمون | اسپری هلیوم، اسنیفر، خلاء، فشار مثبت، تست موضعی یا تست کلی |
| گاز ردیاب | هلیوم خالص یا مخلوط گاز ردیاب، در صورت استفاده |
| شرایط آزمون | فشار تست، سطح خلاء، دمای محیط، زمان تست و وضعیت قطعه |
| دستگاه تست | نام دستگاه نشتیاب، مدل، شماره سریال و وضعیت کالیبراسیون دستگاه |
| نرخ نشتی | مقدار نشتی اندازهگیریشده با واحد مشخص |
| حد مجاز نشتی | معیار پذیرش تعریفشده توسط مشتری، استاندارد پروژه یا پیشنهاد فنی |
| نتیجه نهایی | قبول، مردود، نیازمند تعمیر، نیازمند تست مجدد یا نیازمند بررسی بیشتر |
| توضیحات فنی | محل نشتی، وضعیت آببندی، پیشنهاد اصلاحی یا محدودیتهای آزمون |
| تأیید نهایی | تاریخ، نام مسئول فنی، امضا و مهر مجموعه |
چه زمانی قطعه یا تجهیز به نشتیابی هلیومی نیاز دارد؟
| وضعیت | دلیل نیاز به تست |
|---|---|
| قطعه تازه ساخته شده است | کنترل کیفیت نهایی پیش از تحویل یا نصب |
| قطعه جوشکاری یا بریزینگ شده است | بررسی نشتی در محل جوش یا اتصال |
| سیستم به خلاء نهایی نمیرسد | تشخیص نشتی در چمبر، فلنج، اورینگ یا مسیر وکیوم |
| پس از تعمیر یا مونتاژ مجدد | اطمینان از آببندی پس از تعویض قطعه یا باز و بسته شدن سیستم |
| قطعه برای پروژه حساس استفاده میشود | مستندسازی کیفیت و ارائه گواهی تست نشتی |
| نشتی با روشهای ساده پیدا نمیشود | استفاده از هلیوم برای تشخیص نشتیهای کوچکتر و دقیقتر |
| کنترل کیفیت تولید سری قطعات لازم است | تست عبور یا عدم عبور قطعات نسبت به حد مجاز نشتی |
مراحل انجام نشتیابی هلیومی در هلیوم تک
فرآیند نشتیابی هلیومی در هلیوم تک بهصورت مرحلهای و قابل پیگیری انجام میشود.
دریافت اطلاعات
نوع قطعه، عکس، ابعاد، کاربرد، روش ساخت و حد مجاز نشتی مورد نیاز بررسی میشود.
انتخاب روش تست
بر اساس نوع قطعه، روش اسپری، اسنیفر، خلاء، فشار مثبت یا تست موضعی انتخاب میشود.
انجام تست
تست نشتی با گاز هلیوم انجام شده و نرخ نشتی، محل نشتی و شرایط آزمون ثبت میشود.
صدور گزارش
نتیجه نهایی در قالب گزارش فنی یا گواهی شرکتی تست نشتی هلیومی ارائه میشود.
اطلاعات مورد نیاز برای استعلام تست نشتی هلیومی
برای اعلام دقیقتر شرایط پذیرش، زمان انجام کار و هزینه تست، لطفاً اطلاعات زیر را ارسال کنید.
| اطلاعات مورد نیاز | توضیح |
|---|---|
| نوع قطعه یا تجهیز | چمبر، فلنج، ولو، قطعه جوشی، مخزن، مبدل، مجموعه صنعتی یا سیستم خلاء |
| عکس واضح | تصویر کلی قطعه، محلهای مشکوک، اتصالات و لیبل مشخصات |
| ابعاد و حجم تقریبی | برای انتخاب روش تست و زمان آزمون مهم است |
| جنس قطعه | استیل، آلومینیوم، مس، برنج، شیشه، سرامیک یا ترکیبی |
| روش ساخت | جوشکاری، بریزینگ، ماشینکاری، مونتاژ، ریختهگری یا اتصال فلنجی |
| حد مجاز نشتی | مقدار مورد نیاز پروژه یا استاندارد داخلی مشتری |
| شرایط کاری | خلاء، فشار مثبت، نوع گاز، دما و محیط کاری |
| نوع گواهی مورد نیاز | گزارش فنی، گواهی شرکتی یا الزامات خاص پروژه |
| تعداد قطعات | تست تکقطعه، نمونهگیری یا کنترل کیفیت سری قطعات |
کاربردهای نشتیابی هلیومی در صنایع مختلف
| صنعت یا حوزه | کاربرد تست نشتی هلیومی |
|---|---|
| تجهیزات خلاء | تست چمبر، فلنج، ولو، پورت، اورینگ و خطوط وکیوم |
| لایهنشانی و پوششدهی | کنترل نشتی چمبر و مسیرهای گاز فرآیندی |
| کوره خلاء | بررسی نشتی محفظه، اتصالات و مسیرهای آببندی |
| آزمایشگاه و تحقیقاتی | تست قطعات سفارشی، سلولهای آزمایش و تجهیزات حساس |
| قطعهسازی صنعتی | کنترل کیفیت قطعات جوشی و مجموعههای آببند |
| تجهیزات پزشکی و آزمایشگاهی | تست قطعات حساس، محفظهها و مسیرهای گاز |
| صنایع گاز و ابزار دقیق | تست نشتی مانیفولدها، ولوها و اتصالات دقیق |
| تعمیر و نگهداری | عیبیابی افت خلاء، نشتی پنهان و خرابی آببندی |
سوالات متداول نشتیابی هلیومی
آیا برای همه قطعات میتوان گواهی تست نشتی صادر کرد؟
در صورتی که قطعه قابل تست باشد و شرایط آزمون مشخص شود، امکان صدور گزارش فنی یا گواهی شرکتی تست نشتی وجود دارد.
آیا گواهی تست نشتی شامل عدد نرخ نشتی است؟
بله، در صورتی که روش تست امکان اندازهگیری کمی را فراهم کند، نرخ نشتی با واحد مشخص در گزارش ثبت میشود.
حد مجاز نشتی را چه کسی تعیین میکند؟
حد مجاز نشتی معمولاً توسط مشتری، نقشه ساخت، استاندارد پروژه، واحد کنترل کیفیت یا مشخصات فنی تجهیز تعیین میشود.
آیا تست نشتی هلیومی در محل انجام میشود؟
برای برخی سیستمهای بزرگ، چمبرهای نصبشده و خطوط وکیوم، امکان بررسی در محل پس از هماهنگی وجود دارد.
آیا تست هلیومی محل دقیق نشتی را مشخص میکند؟
در بسیاری از موارد بله. در روشهایی مانند اسپری هلیوم یا اسنیفر، محل یا ناحیه مشکوک به نشتی قابل شناسایی است.
آیا بعد از تعمیر نشتی، تست مجدد انجام میشود؟
بله، پس از اصلاح نشتی، تعویض اورینگ، اصلاح جوش، تعویض گسکت یا مونتاژ مجدد، تست مجدد توصیه میشود.
برای دریافت گواهی تست نشتی هلیومی آمادهاید؟
عکس قطعه یا تجهیز، ابعاد تقریبی، جنس، روش ساخت، شرایط کاری و حد مجاز نشتی مورد نیاز را ارسال کنید تا روش مناسب تست و شرایط پذیرش توسط هلیوم تک بررسی شود.
